Дачная бытовка своими руками: назначение, виды, строительство оптимальной

54684684

Обзаведясь дачным участком, первое, за что следует взяться – бытовка своими руками. Почему бытовка и почему своими? Потому, что полное обустройство дачи займет не один день и даже не один сезон, а ночевать и прятаться от дождя в машине так долго никто не вытерпит. Палатка тоже не выход: где мыться и готовить пищу в непогоду? А своими – потому, что цены на готовые дачные бытовки никак не малы и их долговечность зачастую не превышает 5-6 месяцев. В то же время в небольшом помещении для временного краткосрочного пребывания и хозяйственных нужд (что и есть бытовка) нет ничего такого, чего не смог бы сделать самостоятельно человек, совершенно не имеющий строительного опыта. В процессе же постройки оный приобретается, что пригодится при строительстве дома, бани и прочего, что необходимо для полноценного отдыха на даче. И правильно построенная бытовка потом долго еще прослужит, будучи весьма полезна на хозяйстве.

Бытовки иногда называют времянками, подразумевая, что по миновании надобности они убираются. Это представление сложилось под влиянием людей, занятых на выездных работах, особенно строителей. Там, действительно, по завершении объекта все временные вагончики разбираются или увозятся. Те же строители и додумались первыми построить бытовку на даче. Во времена хрущевского дачного бума их тоже наделяли землей, они и взялись на скорую руку строить что-то вроде своих раздевалок, обогревалок, прорабских и т.п. В то время стройматериалов для простых граждан в широкой продаже не было, и постройка хорошего дачного дома могла затянуться на годы при полном умении и горячем желании счастливого новообладателя участка.

Поскольку пользоваться бытовкой предполагалось долгое время, в народе скоро сложились конструкции недорогие, требующие малого количества материалов, но удобные и долговечные. Ломать их потом жалко было, и в бытовках уже изначально стали размещать хозблок на даче типа 3 в 1: спальню-убежище, кладовую/склад, туалет с душем. В таком виде дачная бытовка дожила до наших дней, только внешне облагородилась, см. рис: стройматериалы стали доступнее, а запросы по эстетике и качеству жизни выше.

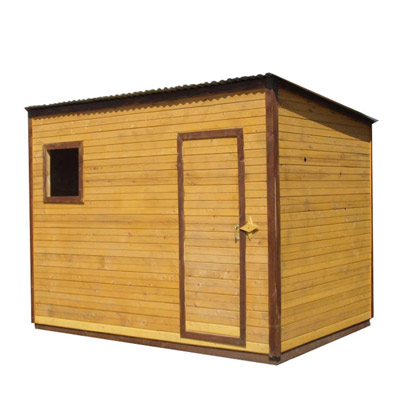

Современная дачная бытовка

Современная дачная бытовка

Смысл бытовки

Пионерам-бытовочникам прошлого нередко все-таки приходилось разбирать свои творения ввиду того же дефицита материалов, если их на дом не хватало. Но современный дачник сразу строит свою бытовку надолго. Теперешняя дачная бытовка предназначена выполнять следующие функции:

  • Жилую, на время обустройства участка. В дальнейшем комната-убежище переоборудуется в баню, склад готовой продукции, перепелятник-крольчатник, подсобку при теплице и т.п.
  • Хозяйственную – как сарай для хозимущества и садово-огородного инвентаря.
  • Санитарно-гигиеническую как раздевалка, санузел, кладовка для рабочей одежды и обуви, летняя кухня.
  • Эстетическую – с целью убрать все неприглядные стороны дачной жизни с глаз долой.
Зонирование дачного участка с бытовкой

Зонирование дачного участка с бытовкой

Смысл такого подхода во-первых, в том, что изменились сами понятия о предназначении дачи. Теперешний дачник обязательно желает иметь на участке зону отдыха с беседкой/перголой, декоративным прудом или бассейном, цветником, качелями, альпинарием, барбекю и пр., даже если дача товарная и семья живет на доход с нее. Поэтому бытовку с хозблоком и теплицу/парник размещают на задворках, а зону отдыха обустраивают перед красивым дачным домом, см. рис. справа. Робу с бахилами оставляют, где работали; отдыхать или принимать гостей идут по мощеной дорожке уже в чистом, не таская на себе комья земли с грядок.

Во-вторых, дачный домик по сути спальня и гостиная. В жару в нем хочется прохлады, но, чтобы кондиционер (который за зиму могут просто украсть) не разорил бюджет, требуется дорогое и сложное капитальное строение с малыми теплопотерями и плотно закрытые окна/двери. Но кому охота сидеть взаперти на даче и следить, чтобы вся компания не оставляла за собой дверь нараспашку? Что это за отдых будет? Проще поставить на окна жалюзи или навесить маркизы – и пусть себе помещение проветривается.

Кухня, душ и туалет в доме в таком случае уюта и комфорта не добавят. Хозяйке готовить тоже приятнее будет на свежем воздухе, а не в духоте; вдруг ненастье, заниматься кулинарией нужно уже под крышей, никого не стесняя и чтобы вокруг не толклись и не мельтешили. К тому же, устройство туалета и душа на даче – проблема весьма сложная. Дело тут в канализации: требования санитарии по расстоянию от выгребной ямы или септика до источников водоснабжения и жилых построек касаются и соседей, плюс необходимо обеспечить возможность подъезда санбочки. А если скооперироваться с теми же соседями, то общий для 4-х смежных участков септик становится на стыке их границ «как родной», выкачка при этом требуется реже, ее может вообще не понадобиться годами. И отпадает необходимость корежить землю прокладкой труб от дома к септику, которая и стоит дорого.

Далее, для душа и кухни нужна горячая вода. Ставить в доме котел или печку с водогрейкой опять-таки некомфортно, строить дом с дымоходом по требованиям ПБ снова сложно и дорого, а в бытовку печь вписывается куда проще, т.к. это помещение к жилым не относится. Наконец, в XXI веке живем – летом электричество для холодильника с электроплиткой может дать солнечная батарея, а горячую воду – солнечная панель. Нынешние цены на них достаточно доступны, и некоторые конструкции можно сделать своими руками. Но эстетики дому они не добавят, а вот на плоской крыше бытовки они встанут, «как там и были», и глаза никому не намозолят.

В целом, все говорит за то, что дачную бытовку можно и нужно строить своими руками в расчете на долговременное пользование, но без непосильных затрат и без строительного опыта. Возможно ли это? Да, данная статья как раз и предназначена в помощь на такой случай.

Строить или ставить?

Первое, что приходит на ум – не проще ли будет поставить на простую гравийную подсыпку бытовку из транспортного контейнера? Работ вроде минимум. Нет, не минимум – над одними проемами так замаешься, что можно было бы и дом построить. Готовые бытовки из контейнеров разного класса есть в продаже, см. рис., но цены кусаются очень даже.

Бытовки из контейнеров

Бытовки из контейнеров

Причина – много лишнего для бытовки металла. Никто же не станет продавать бытовки из контейнеров дешевле, чем они стоят как металлолом, а железа в контейнере много. Впрочем, о металлических бытовках мы еще вспомним, в определенных обстоятельствах это может оказаться удачным вариантом. Но в большинстве случаев, особенно для новичков, проще и выгоднее оказывается деревянная бытовка, ими в основном и займемся.

Что строить?

Сначала определимся с размерами. Наименьшая бытовка-убежище, совмещенная с кладовой, имеет внутренние размеры примерно 2,5х3,5 м. Бытовка «2 в 1», со складом, отделенным от жилой комнатушки перегородкой, и закутком для кухни, выйдет уже 3х4,5 м; о такой мы ниже поговорим обстоятельнее.

Уличный санузел для дачи

Уличный санузел для дачи

В том и другом случае нужен еще небольшой санузел рядом на дворе; одна из давно известных его конструкций показана на рис. справа. В нем используется торфяной туалет, или пудр-клозет. В наши дни гигиеничнее будет биотуалет. Из покупных для дачи лучше подойдет биоунитаз-ведро со сменными поглощающими картриджами, но биотуалет можно сделать и самому, см. напр. видео ниже. Впрочем, туалет для дачи – особая тема.

Видео: бытовка с биотуалетом и дровником

Собрать вместе «3 в 1» или даже «4 в 1», включая баньку, возможно в бытовке размерами от 3х6 м, и в то же время она без особых затруднений размещается на участке в 6 соток. Проблемы вызывает планировка, как лучше распланировать бытовку 3х6 м, поговорим далее.

Как быть с кухней?

Дачная бытовка с навесом

Дачная бытовка с навесом

Для летней дачи выходного дня строить бытовку с кухонным блоком особого смысла нет: летняя кухня прекрасно размещается под навесом, см. рис. справа. Если же на дачу выезжают, или живут там, с весны до осени, то нужна уже бытовка 3 в 1 с местом под кухню и печь для обогрева. Альтернатива – электрифицированная бытовка; тогда готовят на электроплитке, но на старте дачного обустройства это случай редкий.

Веранда: сразу или потом?

Бытовка с верандой на летней даче выгодна во многих отношениях, хотя бы потому, что на ней можно оборудовать защищенную от ветра кухню и/или держать хозинвентарь, освободив жилплощадь в убежище. Но сразу планировать постройку бытовки с верандой новичку не нужно: получить достаточно надежную и долговечную постройку без строительного опыта не получится. Начинающему строителю лучше строить простую «коробочку», а веранду, не имеющую силовых связей с основным строением, пристроить потом. Проблема привязки фундаментов бытовки и веранды в данном случае отпадает, т.к. тот и другой столбчатые незаглубленные на общей противопучинной подушке. О том, что это все значит, поговорим далее, а пока на всякий случай – на рис. чертеж бытовки-убежища минимального размера с пристраиваемой верандой. Строится она по каркасной технологии, за нее и прочие пришло время взяться вплотную.

Черетежи мини-бытовки с верандой

Черетежи мини-бытовки с верандой

Как строить?

Щиты

Простейший способ постройки бытовки – сборно-щитовой. Рамы щитов из досок собираются на земле, затем сбиваются в короб, слева на рис. В нем настилается простой пол, стены обшиваются чем попало: ОСП, ДСП, фанерой и т.п. Затем ставят двери, окна (справа на рис.), настилают кровлю – и готово! На 1 сезон или того менее: короб из щитов – не каркас, в нем нет отдельных несущих элементов, и под нагрузкой строение еще до холодов перекашивается, а то и рушится. Щитовую бытовку можно строить только как раздевалку-убежище и в том случае, если точно известно, что до осени постройка дома будет завершена.

Постройка бытовки из щитов

Постройка бытовки из щитов

СИП

Тем не менее, способ щитовой сборки быстровозводимых, достаточно надежных и долговечных зданий, в т.ч. жилых домов, доступный для строительства своими руками, существует. Это – сборка из СИП-панелей (структурно-изолированная панель, SIP, Structural Insulated Panel). Бытовка из СИП обойдется дороже, чем описываемая далее каркасная, но ее постройка даст опыт, который может понадобится, если вы решите строить круглогодичную дачу или загородный дом из СИП, технология в том и другом случае одна и та же. О строительстве из СИП в рунете написано достаточно, а подробнее о самих панелях см. ролик:

Видео: обзор СИП-панелей

Осторожно, щиты!

Многие из имеющихся в продаже готовых бытовок – щитовые, со всем вытекающим. Вдруг вы решите приобрести готовую бытовку, отсечь подозрительные можно по следующим признакам:

  • Добротные бытовки любой конструкции, как правило, не имеют накладок на внешней обшивке стен, поз. 1 на рис. справа, в отличие от хлипких щитовых, поз. 2 и 3. Эти доски набивают на стыки щитов, чтобы изделие выдержало транспортировку.

46446486486

  • С той же целью углы и проемы халтурных бытовок укрепляют временным грубыми накладками, поз. 3. Добротные бытовки перевозку выдерживают и без усиления углов, а оконницы со стеклами поставляются в отдельной упаковке. С халтурой этот фокус не проходит: при перевозке с пустыми проемами будка уже перекашивается настолько, что окна на место не встанут.

Каркас как основа

В каркасных зданиях эксплуатационные нагрузки берет на себя прочный жесткий каркас. Для такого простого строения, как бытовка, он оказывается также недорогим и мало трудоемким. Каркасные бытовки строят либо «от клетки», слева на рис. – пол настилают в уже собранном каркасе – либо «клетку» из силовых связей собирают на прочном основании, справа там. Последнее требует несколько больше труда и материалов, но меньше умения, поэтому далее мы подробнее остановимся именно на этом способе.

546846846

Брус и бревно

546886448664Бревенчатые и брусовые бытовки роскошно выглядят, см. рис. справа, но по стоимости и трудоемкости не уступают дому большего размера, и строятся по той же технологии. Строят их редко, в основном, если в дальнейшем предполагается переоборудование бытовки в баню; каркасные строения для этого не подходят. В таком случае бытовку сразу строят на месте бани и обустраивают стоком по всем правилам, а печь, душ, банное оборудование закупают и полати ставят, когда дом уже готов.

Металл+

Если вы умеете слесарничать и обращаться со сварочным аппаратом, то, возможно, вам проще будет собрать бытовку в металлическом каркасе. При этом, во-первых, отпадает нужда в фундаменте – строение будет надежно стоять просто на бетонных блоках, подложенных под углы. Во-вторых, вдруг бытовка окажется не нужна, ее без проблем удастся продать с прибылью.

За основу бытовки в металлокаркасе берут силовую схему контейнера, слева на рис. ниже, только на рамы и угловые стойки ради экономии пойдут профтрубы 80х80х(3-4) мм. Верхнюю и нижнюю обрешетки делают из спаренного уголка 60х60 мм или тавра соответствующего размера. Пол настилают, как описано далее для каркасной бытовки, в стены ставят деревянные рамы с проемами окон и дверей и, возможно, с утеплением, в центре на рис; о конструкциях рам также см. далее. Обычно бытовки такого типа снаружи обшивают профлистом, справа на рис., но данная конструкция позволяет сделать обшивку любого типа, двускатную крышу и придать строению полностью деревянный вид при сохранении металлической прочности.

Устройство бытовки в металлическом каркасе

Устройство бытовки в металлическом каркасе

Строим каркасную бытовку

Итак, мы пришли к выводу, что наша бытовка будет каркасной деревянной. Пошаговая инструкция строительства каркасной бытовки 3х4,5 м давненько бродит по рунету. Изначально она, похоже, была составлена довольно толково, но при многократных переписываниях в текст вкрались ошибки и произвольные сокращения. Следуя таким указаниям, начинающий строитель в процессе работы встанет в тупик или, действуя по своему разумению, получит строение кривое и непрочное. К сожалению, исходный текст вроде как совсем заблудился, поэтому придется обратиться к имеющимся источникам, но с пояснениями и примечаниями.

Первое из них: соорудить бытовку «за 2-3 дня» никак не получится. Работая от зари до зари без перекуров и внимательно, не допуская оплошностей, постройка займет пол-отпуска подряд или 1-1,5 мес, если работать по выходным. Последний вариант предпочтительнее, т.к. отпуск лучше потратить на дом и обустройство участка. В общем, первое дачное лето будет каким угодно, но только не скучным.

О пропитке

В процессе работы все деревянные детали перед установкой на место необходимо пропитать биоцидами (антисептиками) и гидрофобизаторами (водоотталкивающими составами). Для бытовки в качестве того и другого подойдет отработанное моторное масло. Венец, нижнюю обвязку, лаги пола и доски чернового пола, см. ниже, весьма желательно также обработать битумной мастикой (40% битума и 60% уайтспирита или сольвента). Пропитывают не заготовки, а уже нарезанные в размер детали, со всеми выемками, пазами и т.п.

Фундамент и основание

Вообще-то любой фундамент закладывается по т. наз. обноске, но в данном случае, т.к. строение небольшое, можно упростить работу, если участок под бытовку не слишком «горбатый». Основу бытовки строят в последовательности по рис:

Заложение фундамента и монтаж основания бытовки

Заложение фундамента и монтаж основания бытовки

  • Закладывают столбчатый незаглубленный фундамент, поз. 1.
  • Собирают на нем общую опорную раму из бруса 150х100 мм, т. наз. нижний венец или, для каркасного строения, просто венец, поз. 2-4.
  • На венце монтируют нижнюю несущую раму каркаса, или нижнюю обвязку, с лагами пола, поз. 5.

Выбор типа фундамента однозначен: для такого маленького и легкого строения любой другой окажется излишне сложным и дорогим. Об устройстве и заложении столбчатых фундаментов имеются другие материалы, здесь остановимся на особенностях именно для данного типа постройки, знать которые необходимо новичку.

Котлован под фундамент роют с захватом (выносом) от 0,5 м по периметру за контур здания. Снимают гумус; если мощность плодородного слоя превышает 30 см, роют на штык лопаты. В противном случае под столбы докапывают котлованы на штык, т.е. до 30 см глубиной. Далее котлован застилают геотекстилем (чтобы засыпка не расползалась) и сначала насыпают песчаную подушку в 10 см общую, на мощном гумусе, или в ямы под столбы. Поставив столбы, подушку досыпают до уровня грунта; ее назначение – совместно с анкерами (см. ниже) противодействовать силам морозного пучения. Песчаную подсыпку трамбуют дважды, до установки столбов и после нее.

Шаг установки столбов – в пределах 1,2-1,7 м, чтобы по сторонам здания укладывалось целое число пролетов между ними; для бытовок 3Х4,5 и 3х6 шаг 1,5 м. Копая ямы под столбы, нужно учесть, что контур фундамента должен выступать за контур здания на 10-20 см. В нижние углы каркаса «стекаются» все эксплуатационные нагрузки; если он ляжет на столбы заподлицо с внешней стороны, то им будет трудно «растекаться» в столбе, и строение может съехать вбок.

Класть кирпичные столбы, как рекомендуют в источниках, ни в коем случае не следует: самый лучший рабочий кирпич в земле начнет крошиться максимум через 3-5 лет, облицовочный сухой формовки – в первую же зиму, а стойкий клинкерный высокожженый обойдется дороже специальных бетонных фундаментных блоков 200х200х400 мм. На столб пойдет по 4 блока, уложенных на цементно-песчаном растворе попарно наперекрест; подробнее см. о столбчатых фундаментах. Таким образом, столб получится кубиком 400х400х400 мм, из которых 200 будет в земле (штык 30 см минус подушка 10 см), и по 10 см снаружи уйдет на вынос. Для бытовки 3х4,5 м размеры фундамента по контуру, таким образом, будут 3,2х4,7 м, а размеры котлована в плане – от 4,2х5,7 м.

Теперь посмотрим снова на поз. 1. Видите? Столбы среднего ряда – узкие, из пары блоков каждый. Это, вообще-то, неправильно даже для мест с мягкой зимой, все столбы должны быть одинаковыми. Не так уж дороги фундаментные блоки, чтобы на них экономить в важнейшей части строения.

Столбы кладут сначала на сухую и выравнивают по горизонту шланговым гироуровнем; подгоняют по высоте, подсыпая песка под низкие столбы. В прямоугольник выставляют промерами диагоналей и сторон. Полагаться только на равенство диагоналей нельзя, у вас вместо прямоугольника может получиться равнобедренная трапеция! Выверив столбы, верхние пары блоков снимают и кладут обратно уже на растворе.

Далее готовят базовый (короткий) брус венца, примеряют по месту и укладывают перпендикулярно длинной оси здания, поз. 2. Примеряясь по нему, обрезают в размер остальные брусья 150х100; собирается венец плашмя, т.е. 150-мм сторона ориентируется горизонтально, поз. 3. Все соединения – в полдерева. Не забудьте о пропитке! По подгонке брусья снимают, столбы накрывают 2-мя слоями рубероида (это гидроизоляция от т. наз. капиллярного замокания дерева), брусья кладут обратно и, проверив венец диагоналями и промерами сторон, стыки брусьев сшивают 80-мм гвоздями, по паре диагонально в каждый стык, поз. 4. На этом этапе производится и укрепление основания анкерами.

Анкеры

Анкеры фундамента – это те самые «стальные прутки от 1 м» из описаний, которые вроде бы нужно замуровывать в столбы. На самом деле бытовку, давление от которой земле что слону дробина, проще и надежнее фиксировать Г-образными анкерами-костылями, вбитыми в грунт, поз. А на рис. к этому параграфу. Делают костыли из рифленой 16-мм арматуры. Их нижние концы заостряют, чтобы легче, и, главное, ровнее, шли в землю.

Фиксация венцов бытовок анкерами

Фиксация венцов бытовок анкерами

Забивают анкеры изнутри, под каждый ус костыля в брусе венца делают канавку 20х20 мм: надпиливают по краям и выбирают долотом. Не перестарайтесь с пропилами, излишне ослаблять венец ни к чему! Забивают анкеры по схеме, поз. Б и В для бытовок 3х4,5 и 3х6 соответственно, причем в 2 приема: сначала не добивают 10-15 мм, а затем, промерив еще раз и подровняв, если нужно, венец, по тем же схемам добивают плотно; желательно – с 1 удара кувалдой. Добавка на рис. об угловых гвоздях нам пригодится ниже.

Следующий этап – наложение нижней обвязки на венец и монтаж лаг пола, поз 5 на рис. с устройством основания. Обвязку делают так же, как венец, но из бруса 100х100 мм. Собирают заподлицо с внешним краем венца; таким образом, внутри образуется ступенька в 50 мм, на которую лягут лаги. По наложении раму обвязки скрепляют по врезкам 80-мм гвоздями, тоже как венец, и пришивают к венцу гвоздями 150 мм, как показано на рис. со схемами расположения анкеров.

Лаги делают из бруса 100х50 или доски 100х40, в брус обвязки их врезают на четверть или на треть, т.е. ус лаги будет высотой 25 или 30 мм. Шаг установки лаг – 400-700 мм. Его выбирают так, чтобы пролеты между лагами были одинаковой ширины. Если чистовой пол будет из простой обрезной доски, лучше придерживаться ближе к меньшему значению, а если на него пойдет шпунтованная, то шаг лаг можно увеличить. В любом случае его желательно взять кратным 150 мм, это намного упростит и сэкономит настил пола, см. далее. Каждую лагу прибивают к обвязке 2-мя гвоздями 80 мм, по гвоздю в ус, и в центре к венцу 150-мм гвоздем, итого 3 гвоздя на лагу.

Подпол

На этом же этапе желательно, а для бытовки «с весны до осени», отапливаемой хотя бы кратковременно, обязательно, сделать утепление подпола, иначе пол отсыреет. Для этого проемы между столбами фундамента чем-то заполняют (бутовый камень, бой кирпича, тротуарной плитки), врезка в поз. 5 на рис. с основанием, на цементно-песчаном растворе, и подпол засыпают керамзитом. Небрежные строители часто просто прислоняют снаружи обрезки профлиста или бой шифера, вдавливая в песок, и присыпают снаружи грунтом. Можно и запенить, если пены не жалко.

Тут есть кое-какие тонкости. Во-первых, назначение заполнения проемов – только удержать керамзит от расползания, но прикрывать их листовым материалом изнутри нельзя: подпол должен вентилироваться, иначе он превратится в сборник конденсата. Поэтому в каждом пролете нужно оставлять или продухи, по паре примерно 4х6 см на пролет (удобно, если заполнение бутом или кирпичным боем), или зазор вверху в 4-6 см. Если пролеты запениваются, под продухи нужно заранее вставить обрезки трубы.

Во-вторых, заполнять проемы нужно изнутри, чтобы заполнение не выпирало наружу. Тогда потом, когда руки дойдут и строение осядет, можно будет сделать настоящий красивый цоколь.

Каркас

Первыми ставят угловые стойки каркаса из бруса 100х100, подкрепляя временными подкосами (поз. 1 на рис.), на стальных уголках и саморезах (5-8)х(60-70) мм, поз. 2. Саморезы затягивают натуго после того, как стойка выверена по отвесу и подкреплена укосинами. Высота задних стоек – примерно 2,2-2,4 м; можно взять с чертежа бытовки-мини, см. выше. Передние, при ширине строения 3 м, берут на 0,5 м длиннее. Если будете считать размеры стоек самостоятельно, учтите, что максимальный наклон шиферной или ондулиновой крыши – 14 градусов, а оптимальный – 7-9 градусов.

Сборка каркаса бытовки

Сборка каркаса бытовки

Далее накладывают продольные верхние боковые балки коробки (говорить о цельной верхней обвязке в виде несущей рамы в данном случае не приходится), прикрепляя исподнизу уголками, как внизу, и врезают в полдерева поперечные балки. Поперечины крепят гвоздями 80 мм, по паре диагонально в каждую врезку. После этого ставят промежуточные стойки и соответствующие им верхние поперечины, поз. 3.

На этом этапе строительство можно несколько упростить и удешевить. На поз. 3 видно, что промежуточные стойки тоже из бруса 100х100, но для маленькой бытовки это излишне, на промежуточные стойки пойдут брусья 100х50 или доски 100х40, такие же, как на лаги. Ставят их поперек брусьев обвязки. Чтобы конструкция не потеряла прочности, нужно при этом выполнить следующие условия, см. рис. справа:

Конструкция боковин каркаса бытовки

Конструкция боковин каркаса бытовки

  1. Прилежащие к углам пролеты все должны быть одинаковой ширины.
  2. Угловые и прилежащие к проемам окон/дверей пролеты должны быть подкреплены укосинами из той же доски.
  3. Если угловой/прилежащий пролет получается 300 мм или меньше, но такой ситуации следует избегать, располагая двери/окна на достаточном расстоянии от углов.

Теперь нужно заменить временные укосины постоянными, из той же доски 100х40, и поставить стропила, поз. 4. Там, кстати, видно, что строители оплошали: один из угловых пролетов пустой, хотя ничто не мешает подкрепить его. Доски подкосов ставят также поперек брусьев; крепят гвоздями 80 мм, по паре в каждый конец. Далее следует установка дверных косяков (можно сразу с полотном двери) и оконных рам, поз. 5. Завершает монтаж коробки скрепление нижнего пояса с венцом гвоздями 150 мм с шагом 200-250 мм.

5468668486

Стропила

Как врезаются и ставятся стропила, показано на рис. Шаг установки стропил примерно 0,5 м. Дополнительные подвески делают из обрезков доски. В данной конструкции они весьма желательны, т.к. прочно прикрепить каждое стропило к балкам верхнего пояса нет возможности. Свес стропил примерно 30 см; таким же будет боковой свес обрешетки под кровлю. Если бытовка постоянно в заветрии (скажем, в лесу), то без подвесок стропил можно обойтись.

Возможно, унылая односкатная крыша вас не устроит. На такой случай на рис. ниже – схемы стропильных ферм, пригодные для дачного дома и, разумеется, бытовки. Конструкции, обведенные зеленым, хороши тем, что просты, экономны и позволяют снизить высоту угловых стоек до 1,9 м при сохранении достаточной высоты потолка бытовки.

Некоторые конструкции стропил

Крыша

После сборки каркаса кроют крышу, чтобы дождь не намочил еще не готовый пол. Ее обрешетку под шиферную кровлю набирают с промежутками (слева на рис.), а под ондулиновую сплошную, т.к. ондулин – материал мягкий. Работать с ним, конечно, легче, чем таскать тяжелые хрупкие шиферные листы, но шиферная кровля получается много дешевле и надежнее.

Устройство кровли дачной бытовки

Устройство кровли дачной бытовки

Как укладывают и крепят листы шиферного настила крыши, ясно из рис. ниже, но при его закупке нужно учесть некоторые обстоятельства. Первое, в продаже чаще всего бывает шифер 6, 7 и 8 волновой. 6-волновые листы легче, но цена квадрата кровли из них будет существенно выше, чем из 8-волновых. Так что, если денег мало, а работы не боитесь, берите 8-волновой.

Укладка шифера на кровлю

Укладка шифера на кровлю

Второе, листы шифера выпускаются разного шага, высота волны и толщины. Если брать б/у или вообще что попало вразброс, может оказаться, что листы не стыкуются. Поэтому при закупке нужно обратить внимание на маркировку, там всегда есть набор 1, 2, 3 и 4-значных цифр, напр. ЛИСТ 40/150 – 1750 – 8 или 6-ГОСТ 40/194/1750. 8 или 6 тогда будет число волн, 40 – высота волны, 194 или 150 – ее шаг, а 1750 – высота листа, это ее стандартное значение. Если есть меньшая 4-значная цифра, то это ширина листа.

Пол

Пол бытовки состоит из 2-х настилов, нижнего чернового и верхнего чистового, с тепло-, гидро- и пароизоляцией между ними. Упростить тут ничего нельзя, иначе помещение получится сырым, неуютным и скоро загниет. Кроме того, венец с обвязкой и дощатым настилом образуют жесткую коробку, без чего все основание выйдет непрочным. Так что к настилу пола нужно подойти со всей тщательностью и вниманием.

Устройство чернового пола

Устройство чернового пола

Как устроен черновой пол, видно из рис. Черепной брусок пускают по всему контуру проемов между лагами; «гвоздят» 70-мм гвоздями с шагом 100-120 мм. Он нужен, чтобы включить доски настила в силовую схему. На черновой пол берут только шпунтованную доску 150х(30-40) мм! На чистовом настиле еще можно сэкономить, набрав его из простой обрезной доски, но «черный» пол настилают только шпунтовкой! Последовательность операций по настилу такова:

  • Доски ставят вдоль проемов между лагами.
  • С первой, в порядке установки, доски срезают паз шпунта.
  • Следующие доски, до предпоследней включительно, ставят, плотно надвигая пазом на гребень предыдущей.
  • Последнюю доску обрезают в размер по ширине со стороны гребня, т.е. срезают гребень с частью пласти.
  • Ставят ее наклонно, чтобы паз нашел на гребень предыдущей, и с силой вжимают на место; возможно, придется постучать киянкой.
  • Доски готовой ячейки настила прибивают к черепному брусу гвоздями 70 мм с шагом около 100 мм, и парой гвоздей посредине каждую к среднему брусу венца. Отступ гвоздей от краев продольных доски – не менее ее толщины, т.е. 40 мм. Его же желательно выдержать и для черепного бруса, вбивая гвозди наискось.

Когда черновой настил готов, поз. 1 на след. рис., его ячейки застилают пергамином или его аналогами, это пароизоляция. Экономить, изолируя снизу полиэтиленом, нельзя, т.к. он пропускает и пары, и влагу. Пергамин пришивают к лагам строительным степлером или прибивают мелкими гвоздями, подложив под их шляпки кусочки фанеры. В любом случае пришивать/прибивать к настилу нельзя – что это будет за изоляция, внизу дырявая?

Настил пола каркасной бытовки

Настил пола каркасной бытовки

Теперь пришла очередь утепления пола. Еще раз напомним, оно необходимо и в летней бытовке, чтобы не отсырела. Не будете же вы хранить ее зимой в отапливаемом помещении? Утепляют минеральной ватой поз. 3, но брать маты нужно из длинноволокнистой, пригодной для жилых строений. Коротковолокнистая минвата будет постоянно пылить микроиголками, очень вредными для здоровья!

Далее пол застилают сплошной, или с нахлестом листов от 15 см, полиэтиленовой пленкой, поз. 4. Теперь полупроницаемость полиэтилена придется впору: конденсат, который все-таки пролез в пол, через нее испарится, не успев вызвать загнивание, а пролитая на пол жидкость тоже испарится или стечет прежде чем просочиться в утеплитель.

Последняя «половая» операция – чистовой настил. Его также желательно делать из шпунтовки, но, как уже сказано, пойдет и простая чистоообрезная доска 150х40 мм. «Чистые» доски стелят поперек лаг, т.е. перпендикулярно «черным», поз. 5. Чистовой настил ведут «сплошняком», от края до края рамы нижней обвязки. Делать т. наз. плавающий пол, как в жилом доме, в бытовке нельзя по соображениям прочности строения.

В местах, где доски настила приходятся на стойки каркаса, в досках выбирают пазы 50х100, а под угловые стойки – углы 100х100, поэтому брать на чистый пол 100-мм доску нельзя, углы настила выйдут висячими. Прибивают «чистые» доски по углам парами 70-мм гвоздей диагонально (в ус доски и в ее уголок), а на прочих пересечениях с брусьями и лагами – парами тех же гвоздей поперек доски.

Обшивка

Обшивка шпунтованной и четвертной доской

Обшивка шпунтованной и четвертной доской

Внешняя обшивка придает окончательную прочность строению, поэтому ее делают также из досок, а сайдингом и т.п., чего потом захочется, обшивают поверх нее. Обшивают либо шпунтовкой, либо четвертной доской, так, чтобы стекающая по стенам вода не просочилась внутрь, т.е. вверх гребнем шпунта или внутренней четвертью, см. рис. справа. Если дальнейшей внешней отделки не предполагается, то можно обшить обрезной доской внакрой, «елочкой». Обшивают сверху донизу, захватывая и нижние пояса основания. Перед обшивкой к каркасу прикрепляют степлером пергамин, поз. 1 и 2 на рис. Теперь можно ставить окна; до установки наличников щели в их и дверных проемах запенивают, поз. 3.

Обшивка каркасной бытовки

Обшивка каркасной бытовки

Что до внутренней обшивки, то здесь – как бог на душу положит: фанера 4-8 мм, ОСП, ДСП, ламинат и т.п., с утеплением или без, поз. 4 и 5. На этом же этапе прокладывают в стенах гофры с затянутыми в ним кабелями, если бытовка будет электрифицирована.

Утепление, если нужно – такое же, как для пола. Углы желательно прикрыть плинтусами. В хрущевские времена часто обходились вообще без внутренней отделки, просто материалов не было. Сейчас-то с ними легче, кто бы как по тем временам не ностальгировал.

Перегородки

54684864864Рамы перегородок, если таковые предусмотрены, собирают по схеме, похожей на боковины каркаса, см. рис. справа, только из реек 40х40 мм. Укосины ставят только в крайние ячейки. Внутренние двери часто приходится располагать впритык к стене, тогда в ячейку с дверным проемом ставят дополнительную рейку (показано стрелкой), без нее дверь в наличником на место не станет. Рамы перегородок ставят на место, гвоздями 70 мм с шагом 200-250 мм прибивают прямо к стенам, и обшивают тем же материалом, что внутренние стены. Углы укрепляют плинтусами по всему контуру.

Для справки

Ширина полотна входных дверей – 800-1100 мм, междукомнатных 750-850 для жилых и 600-750 мм для хозяйственных, подсобных и санузла. Максимальная ширина створки одностворчатого окна – 900 мм; желательно – 600-650 мм. Минимальной считается створка шириной в 400 мм, но можно сделать и уже. Высота дверей – 1900-2100 мм; окон – 600-1300 мм. Высота подоконника над полом – 750-850 мм.

Еще углы

Почти готовая бытовка

Почти готовая бытовка

Вспомните, как мы ставили угловые стойки каркаса: на стальных уголках. Возможно, вы уже тогда обратили внимание, что внешние, самые нагруженные углы каркаса с точки зрения строймеханики висячие, т.е. ослаблены. Поэтому вроде бы вполне уже готовая бытовка на рис. на самом деле еще не готова принять на себя все, что ей уготовано судьбой и погодой, ее наружные углы нужно подкрепить накладными досками.

Укрепление наружных углов накладками

Укрепление наружных углов накладками

Как это делается, видно на рис. слева: углы обшивают парами досок сверху донизу. Схема забивки гвоздей (150 мм): по 1-му в венец и нижнюю обвязку, затем в ряд с шагом 200-300 мм к стойкам, затем по 1-му в верхние горизонтальные брусья. Сначала прибивают доски по коротким сторонам постройки заподлицо с гранью угла, а потом на длинные стороны, чтобы прикрыть торцы прилежащих.

О ставнях

То, что окна бытовки весьма желательно снабдить ставнями, очевидно: зимняя стихия способна побить стекла и без участия хулиганья. Но делать в бытовке распашные ставни сложновато, и жалюзи к ним нужны, т.к. жарким летом в помещении без системы вентиляции будет душно. Поэтому оптимальный вариант ставень для бытовки – откидные, см. рис. Они затеняют окна, как маркизы, защищают стекла от повреждений лучше распашных, а сделать их проще.

Откидные ставни на окнах бытовки

Откидные ставни на окнах бытовки

Вагончики

Дачные бытовки-вагончики

Дачные бытовки-вагончики

Строительные вагончики бывают длиной 6-12 м и шириной 2,4 м. Вагончик-бытовка длиной 6 м оказался очень удобным для дачи: помещается в него много чего, и размещается он без проблем и на 6 сотках. Понадобилось только увеличить его ширину до 3 м, т.к. стены каркасной бытовки толще, чем в стандартном вагончике. Бытовки подобного типа, см. рис. постоянно есть в продаже, и неплохо расходятся.

Однако с развитием потребностей дачников при нередко недостаточных возможностях построить на участке благоустроенный дом, возникли проблемы с планировкой. Типовая строительно-разъездная бытовка-распашонка, поз. 1 на рис. ниже, это только спальня и/или раздевалка. Для кухонь, столовых, санузлов, офисов, даже баров и бильярдных, выпускались и выпускаются вагончики других типов того же размера, но дачнику-то негде и не за что собирать на участке целый городок.

Попытки использовать в планировке бытовок санитарно-эргономические приемы и нормы для жилых помещений приводят к тому, что, помимо спальни, места остается только на крошечный тамбур, в котором в теплой одежде не повернешься, и склад, в который ничего, кроме лопаты и грабель, не помещается, или туалет без душа, где, сидя, дверь невозможно закрыть – в коленки упирается, напр., в центре на рис.

Планировка бытовок-вагончиков

Планировка бытовок-вагончиков

Поскольку бытовка по сути своей жилье мобильное, будет вполне оправданным применить для ее планировки приемы и нормы пассажирского транспорта. Хлопот будет только с дверьми, точнее – с направлением их открывания, т.к. они распашные, а не раздвижные. Но двери, это вообще, вторая после лестниц головная боль планировщиков.

Пример рациональной планировки бытовки 6х3 м приведен справа на рис. выше:

  • Спальня 1,7х2,7 м больше железнодорожного купе. В ней поместятся двухъярусная койка, небольшой обеденный стол и комод. На ночь на полу можно ставить еще раскладушку, для которой помимо прочего хватит места на складе.
  • В санузле размещаются угловой душ 1,1х1,1 м, биоунитаз и угловой умывальник-полутюльпан, вроде тех же, что на ЖД. Не роскошь, но помыться и справить нужду можно.
  • Наибольшая площадь отведена под кухонный блок, совмещенный с тамбуром, это 2 изюминки данного принципа. Помещаются компактный холодильник, дачная печка с варочной поверхностью на 3-5 кВт тепловой мощности (достаточно для обогрева в межсезонье), и остается места, чтобы переодеться; причем в тепле.
  • Выход из санузла – также в теплое помещение, что важно после душа в холодную погоду.
Планировка бытовки 3х4,5 м

Планировка бытовки 3х4,5 м

С бытовками меньшего размера дело обстоит сложнее; тут приходится совмещать склал-убежище с кухней. Пример планировки такого рода «бытовки-студии» 3х4,5 м приведен на рис. справа.

А потом?

Угадайте-ка, что следующее на даче, как говорится, аж криком закричит: «Меня строй!» Возможно, когда дом еще не готов, а баня только в мечтах? Верно, сарай. Или птичник, или свинарник, что по конструкции почти одно и то же.

Ситуация пиковая. Как его строить? Где времени взять, если его и так нужно больше, чем есть часов в сутках? А главное – из чего? Денег лишних нет и не предвидится.

Из поддонов из-под стройматериалов – паллет. От стройки наверняка лишние остались, и докупить б/у не накладно: разборка паллет на не мерные пиломатериалы в дырами от гвоздей абсолютно нерентабельна, поэтому отслужившие свое поддоны нередко распродаются по дешевке, лишь бы избавиться.

Со временем на внеочередную стройку тоже все укладывается: сараюшку или свинарник на 1-2 хрюшек из паллет можно соорудить буквально за полдня. А как – см. напр. в видео ниже. Хотя, конечно, добротный капитальный сарай, птичник, крольчатник или свинарник – предмет особого разговора.

Видео: сарай из поддонов и хлама

***
